Hoe worden EU-standaard eenaderige niet-omhulde kabels gebruikt in moderne elektrische systemen?

Voor elektrische bedrading in schakelkasten, verdeelborden, machines en gebouwsystemen zijn vaak kabels nodig die efficiënt door beperkte ruimtes kunnen worden geleid, terwijl een stabiele elektrische isolatie en geleidbaarheid behouden blijven. In tegenstelling tot kabels met een extra buitenmantel zijn enkeladerige, niet-omhulde kabels ontworpen met een compactere constructie, waardoor ze geschikt zijn voor veel vaste bedrading en interne verbindingstoepassingen.

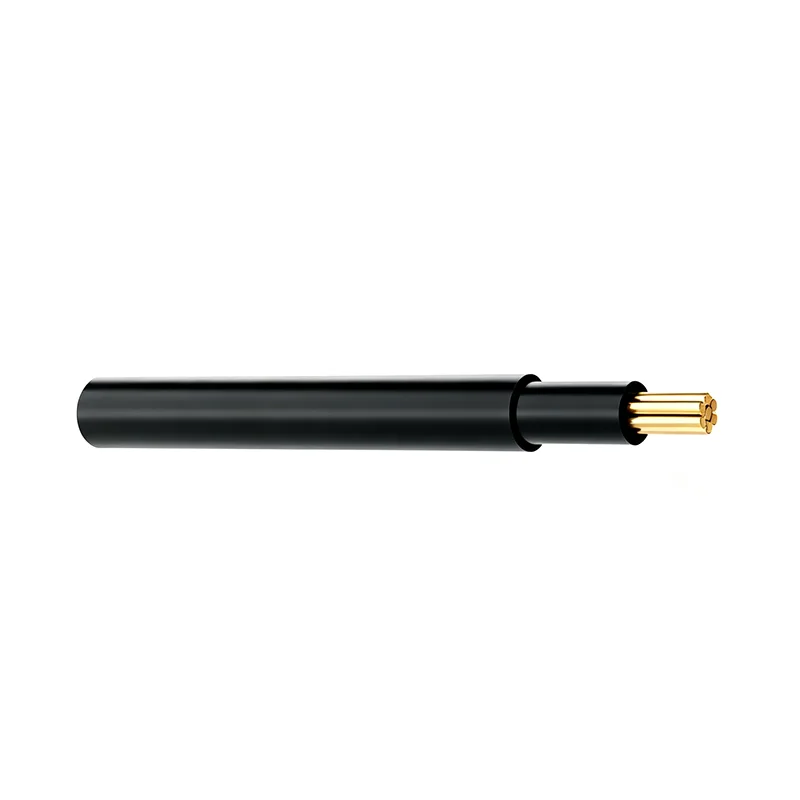

DeEU-standaard single-core niet-omhulde kabelsgeleverd doorLINSHENGzijn ontworpen voor elektrische laagspanningstoepassingen volgens de Europese standaard. Het productassortiment maakt gebruik van zuurstofvrije koperen geleiders, ondersteunt massieve en soepele geleiderconfiguraties en is verkrijgbaar met PVC of op maat gemaakte isolatiematerialen. De huidige productspecificatie heeft betrekking op een nominaal spanningsbereik van 450/750 V en aderdoorsneden van 1,5 mm² tot 25 mm².

Waarom zijn enkeladerige kabels nuttig voor interne bedrading?

Efficiënte routering in beperkte ruimtes

Elektrische kasten en automatiseringsapparatuur bevatten talrijke componenten, terminals, schakelaars, relais en besturingsapparaten. Bedrading moet vaak door smalle kanalen gaan en specifieke routes tussen componenten volgen.

Dankzij de constructie met één kern zijn individuele draden gemakkelijker te routeren en te ordenen. Installateurs kunnen verschillende geleiders rangschikken op basis van de kastindeling, in plaats van met een grotere meeraderige kabel te werken als er individuele aansluitingen nodig zijn.

Duidelijkere elektrische aansluitingen

Individuele aders kunnen afzonderlijk worden geïdentificeerd en gerouteerd, wat de aansluitwerkzaamheden in verdeelborden en schakelkasten kan vereenvoudigen. Goede etikettering en georganiseerde routing kunnen toekomstige inspecties en onderhoud ook efficiënter maken.

Flexibele configuratie

Verschillende circuits kunnen verschillende geleiderafmetingen vereisen. Dankzij het eenaderige kabelassortiment met verschillende doorsneden kunnen systeemontwerpers de geleidergrootte selecteren op basis van de huidige vereisten, installatieomstandigheden en toepasselijke elektrische regelgeving.

Waar worden deze kabels vaak toegepast?

Elektrische schakelkasten

Schakelkasten bevatten een groot aantal interne elektrische aansluitingen. Voor stroomcircuits, stuurcircuits, signaalinterfaces en componentverbindingen kunnen verschillende geleiderafmetingen en routeringspaden nodig zijn.

DeEU-standaard single-core niet-omhulde kabelskan worden gebruikt voor interne kastbedrading waarbij de toepasselijke installatiemethode dit type kabel toestaat. Hun flexibele routeringseigenschappen kunnen installateurs helpen georganiseerde bedradingspaden te creëren binnen een beperkte kastruimte.

Distributieborden

Verdeelborden vereisen betrouwbare verbindingen tussen inkomende stroom, circuitbeveiligingsapparatuur, klemmenblokken en uitgaande circuits. Voor interne verbindingen kunnen enkeladerige geleiders worden gebruikt als het geselecteerde kabeltype en de installatiemethode voldoen aan de eisen van het elektrische systeem.

Industriële automatiseringsapparatuur

Industriële machines bevatten doorgaans motoren, sensoren, besturingscomponenten, relais, PLC-systemen, schakelaars en andere elektrische apparaten. De bedradingsopstelling moet geschikt zijn voor de fysieke lay-out van deze componenten en tegelijkertijd betrouwbare elektrische verbindingen behouden.

LINSHENG-kabels kunnen worden toegepast op interne elektrische verbindingen in automatiseringsapparatuur en productiemachines waar de kabelspecificaties geschikt zijn voor de bedrijfsomstandigheden.

Elektrische systemen bouwen

Enkeladerige kabels volgens de Europese standaard worden ook gebruikt in geschikte elektrische installaties voor woningen en commerciële gebouwen, inclusief verlichtingscircuits, distributieverbindingen en vaste interne bedrading.

De daadwerkelijke toepassing moet altijd worden bepaald door de toepasselijke nationale installatievoorschriften, kabeltype, geleidergrootte, spanningswaarde, installatieomgeving en vereiste beschermingsmethode.

Welke elektrische parameters moeten kopers controleren?

Bovenstaande specificaties moeten worden behandeld als productspecifieke parameters. Voor een bepaalde installatie moeten kopers het toepasselijke kabeltype, de constructie van de geleider, het isolatiemateriaal, de temperatuurbestendigheid en de wettelijke vereisten bevestigen voordat ze bestellen.

Welke invloed heeft de geleidergrootte op de kabelkeuze?

1,5 mm² voor kleinere circuits

De optie van 1,5 mm² heeft een maximale geleiderweerstand van 12,1 Ω/km en kan worden overwogen voor geschikte bedradingstoepassingen met lagere stroomsterktes waarbij de installatievereisten deze geleidergrootte toelaten.

2,5 mm² voor algemene elektrische aansluitingen

De versie van 2,5 mm² heeft een maximale geleiderweerstand van 7,41 Ω/km en wordt algemeen gebruikt voor een breder scala aan elektrische aansluitvereisten. De daadwerkelijk toegestane stroom is afhankelijk van de installatiemethode, omgevingstemperatuur, groepering, isolatie en toepasselijke normen.

4 mm² tot 10 mm² voor hogere stroomvereisten

De opties van 4 mm², 6 mm² en 10 mm² bieden steeds grotere geleiderdoorsneden voor toepassingen die een groter stroomvoerend vermogen vereisen. Kopers moeten de vereiste geleidergrootte berekenen op basis van de werkelijke belasting en installatieomstandigheden, in plaats van uitsluitend op basis van het nominale vermogen van de apparatuur te selecteren.

16 mm² en 25 mm² voor grotere aansluitingen

De opties van 16 mm² en 25 mm² zijn beschikbaar voor elektrische systemen die grotere geleiders vereisen. Voor deze toepassingen moet bij de kabelselectie rekening worden gehouden met spanningsverlies, installatiemethode, omgevingstemperatuur, adergroepering en kortsluitingsomstandigheden.

Wat is het verschil tussen massieve en gestrande geleiders?

Massieve geleiders

Een massieve geleider bestaat uit één enkel geleidend element. Het kan een relatief stabiele structuur bieden voor vaste bedrading en wordt vaak gebruikt als de kabel niet vaak hoeft te worden verplaatst.

De geschiktheid van een massieve geleider hangt af van de installatieomgeving, buigvereisten, aansluitontwerp en toepasselijke kabelstandaard.

Gestrande geleiders

Een gestrande geleider bestaat uit meerdere kleinere draden gecombineerd in één geleider. Deze constructie biedt over het algemeen een grotere flexibiliteit dan een massieve geleider met hetzelfde dwarsdoorsnedeoppervlak.

Gestrande configuraties kunnen nuttig zijn wanneer de bedrading gebogen routes moet volgen of wanneer de installatieruimte flexibiliteit belangrijk maakt.

Waar moet op worden gelet bij het installeren van niet-omhulde kabels?

Bescherming tegen mechanische schade

Een niet-omhulde kabel heeft niet dezelfde extra mechanische bescherming als een omhulde constructie. Het mag daarom alleen worden geïnstalleerd in toepassingen en op locaties waar het geselecteerde kabeltype is toegestaan ​​en waar nodig voldoende bescherming wordt geboden.

Correcte routering

Kabelgeleiding moet scherpe randen, overmatig buigen, bewegende onderdelen, overmatige hittebronnen en andere omstandigheden die de isolatie kunnen beschadigen, vermijden. In elektrische kasten moeten geleiders zo worden gerangschikt dat onnodige mechanische spanning wordt voorkomen.

Passende beëindiging

Klemmen, connectoren, adereindhulzen en andere verbindingscomponenten moeten compatibel zijn met het geleidertype en de doorsnede. Een slechte afsluiting kan de contactweerstand verhogen en plaatselijke verwarming veroorzaken.

Overweeg kabelgroepering

Wanneer meerdere belaste geleiders samen worden geïnstalleerd, kan de warmtedissipatie worden verminderd en moet de toegestane stroom mogelijk worden aangepast. Bij het bepalen van de stroombelastbaarheid moeten daarom de installatieomstandigheden en toepasselijke regelgeving in acht worden genomen.

Welke invloed heeft temperatuur op de kabelkeuze?

Omgevingstemperatuur

De omgevingstemperatuur beïnvloedt de thermische prestaties van een elektrische kabel. Een kabel die in een hete schakelkast is geïnstalleerd, kan onder andere omstandigheden werken dan dezelfde kabel die in een koelere omgeving is geïnstalleerd.

Het gespecificeerde bedrijfstemperatuurbereik van de kabel moet worden vergeleken met de werkelijke installatieomstandigheden.

Bedrijfstemperatuur van de geleider

De huidige productspecificatie biedt een bedrijfstemperatuurbereik van -30°C tot +90°C. De toegestane stroom en werkelijke temperatuurstijging zijn nog steeds afhankelijk van de installatiemethode en de relevante elektrische vereisten.

Temperatuuromstandigheden op korte termijn

De productspecificatie geeft een kortstondig temperatuurvermogen tot +250°C aan. Deze parameter mag niet worden geïnterpreteerd als een continue bedrijfstemperatuur en moet worden geëvalueerd volgens de toepasselijke kabelnorm en specifieke bedrijfsomstandigheden.

Waarom zijn Europese normen belangrijk bij de aanschaf van kabels?

Gestandaardiseerde productvereisten

Europese kabelnormen stellen eisen vast met betrekking tot de constructie van geleiders, elektrische kenmerken, isolatie, afmetingen en testen. Het gebruik van een kabel die is ontworpen rond de toepasselijke norm kan de productselectie voor projecten die de Europese markten bedienen, vereenvoudigen.

Projectdocumentatie

Industriële projecten en fabrikanten van elektrische apparatuur hebben mogelijk technische documentatie nodig om aan te tonen dat geselecteerde componenten voldoen aan gespecificeerde normen en marktvereisten.

LINSHENG identificeert EN 60228 en HD 21.13 als toepasselijke normen voor haar EU-standaard single-core kabelassortiment, terwijl CE-, RoHS- en REACH-conformiteit kan worden geleverd op basis van klant- en marktvereisten.

Marktspecifieke vereisten zijn nog steeds van toepassing

Er mag niet automatisch van worden uitgegaan dat een EU-standaardkabel geschikt is voor elke installatie in elk Europees land. Nationale bedradingsvoorschriften, installatiemethoden, brandeisen, omgevingsomstandigheden en projectspecificaties moeten ook vóór de aanschaf worden beoordeeld.

Hoe moeten kopers verschillende kabelleveranciers vergelijken?

Welke kwaliteitstests zijn belangrijk voor eenaderige kabels?

Geleiderweerstand testen

Met het testen van de geleiderweerstand kunt u verifiëren of de geleider aan de gespecificeerde elektrische kenmerken voldoet. Consistente weerstand is belangrijk voor een stabiele stroomoverdracht en voorspelbare spanningsvalprestaties.

Trek- en rektesten

Mechanische tests kunnen worden gebruikt om de geleider- en isolatie-eigenschappen te evalueren. Treksterkte- en rekmetingen geven informatie over hoe materialen reageren op mechanische spanning.

Isolatie-inspectie

De isolatie moet worden gecontroleerd op defecten die de elektrische veiligheid in gevaar kunnen brengen. Inspectie kan bestaan ​​uit dimensionale controles, uiterlijkinspectie en elektrische tests volgens de toepasselijke productnorm.

Uiterlijkinspectie

Visuele inspectie helpt bij het identificeren van oppervlaktedefecten, inconsistenties in afmetingen, afdrukproblemen of andere productieafwijkingen voordat de kabel wordt verpakt en verzonden.

Hoe kan LINSHENG fabrikanten van elektrische apparatuur ondersteunen?

Meerdere geleidermaten

LINSHENGbiedt een reeks geleiderdoorsneden van 1,5 mm² tot 25 mm², waardoor fabrikanten van apparatuur, elektriciteitsbedrijven en distributeurs verschillende maten kunnen selecteren op basis van projectvereisten.

OEM-georiënteerde levering

Fabrikanten van elektrische apparatuur kunnen specifieke geleiderconstructies, isolatiematerialen, kleuren, verpakkingen, labels en technische documentatie vereisen. Aangepaste kabelconfiguraties kunnen worden geëvalueerd op basis van projectvereisten.

Toepassingen in meerdere industrieën

DeEU-standaard single-core niet-omhulde kabelskan worden overwogen voor schakelkasten, verdeelborden, industriële automatiseringsapparatuur, bedrading van machines en geschikte elektrische installaties voor woningen of bedrijven.
